PLG連續盤式干燥機（香蘭素專用圓盤干燥機 圓盤烘干機）
香蘭素專用盤式干燥機流程圖
香蘭素專用盤式干燥機產品介紹
盤式連續干燥器是一種高效的傳導型連續干燥設備。其獨特的結構和工作原理決定了它具有熱效率高、能耗低，占地面積小、配置簡單、操作控制方便、操作環境好等特點，廣泛適用于化工、醫藥、食品、飼料、農副產品加工等行業的干燥作業。在各行業使用實踐中深受好評?，F(xiàn)生產制造常壓、密閉、真空三大類型、1200、1500、2200、3000四種，A(碳鋼)、B(接觸物料部分均布不銹鋼)、C（在B的基礎上，增加蒸汽管路、主軸及支架為不銹鋼，筒體和蓋頂內襯不銹鋼）。三種材質，干燥面積4～180m 2，共幾百種型號的系列產品，并能提供與之相配套的種輔助設備，可滿足用戶對各種物料進行干燥的需要。

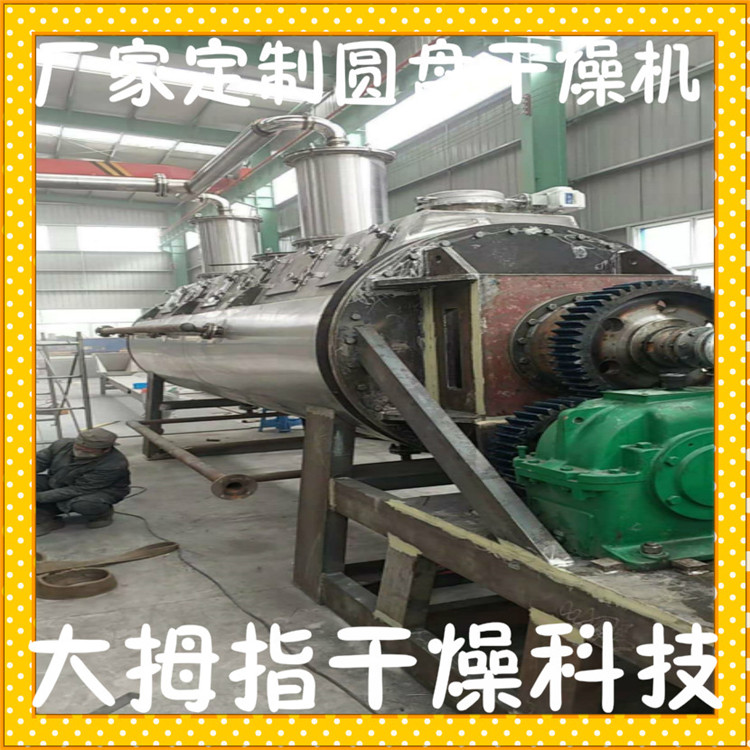

香蘭素專用盤式干燥機實物圖
香蘭素專用盤式干燥機工作原理
濕物料自加料器連續地加到干燥器上部層干燥盤上，帶有耙葉的耙臂作回動使耙臂作回動使耙葉連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤外緣，在大干盤上物料向里移動并從中間落料口落如下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥器。中空的干燥盤內通入加熱介質，加熱介質形式有飽和蒸汽、熱水和導熱油，加熱介質由干燥盤的一端進入，從另一端導出。已干物料從*一層干燥盤落到殼體的底層，*被耙葉移送到出料口排出。濕份從物料中逸出，由設在頂蓋上的排濕口排出，真空型盤式干燥器的濕氣由設在頂蓋上的真空泵口排出。從底層排出的干物料可直接包裝。通過配加翅片加熱器、溶劑回收冷凝器、袋式除塵器、干料返混機構、引風機等輔機，可提高其干燥的生產能力，干燥膏糊狀和熱敏性物 料，可方便地回收溶劑，并能進行熱解和反應操作。
型號 | 外形尺寸 | 換熱面積（m2） | 介質壓力（Mpa） | 主軸功率 | 停留時間 | 干燥強度（kgH2O/m2.h） |
GPS 12×6 | ф1850×3040 | 4.9 | 0.4 | 1.1 | 10—120 | < 30 |
GPS 12×8 | ф1850×3400 | 6.6 | 0.4 | 1.5 | 10—120 | < 30 |
GPS 15×6 | ф2100×3040 | 8 | 0.4 | 2.2 | 10—120 | < 30 |
GPS 15×10 | ф2100×3610 | 13.4 | 0.4 | 2.2 | 10—120 | < 30 |
GPS 22×6 | ф2900×3040 | 18.5 | 0.4 | 3 | 10—120 | < 30 |
GPS 22×8 | ф2900×3400 | 24.6 | 0.4 | 3 | 10—120 | < 30 |
GPS 22×10 | ф2900×3760 | 31 | 0.4 | 4 | 10—120 | < 30 |
GPS 22×12 | ф2900×4120 | 37 | 0.4 | 4 | 10—120 | < 30 |
GPS 25×10 | ф3100×3610 | 44 | 0.4 | 5.5 | 10—120 | < 30 |
GPS 25×12 | ф3100×4120 | 53 | 0.4 | 5.5 | 10—120 | < 30 |
GPS 25×14 | ф3100×5850 | 62 | 0.4 | 7.5 | 10—120 | < 30 |
GPS 25×16 | ф3100×6450 | 71 | 0.4 | 7.5 | 10—120 | < 30 |
GPS 25×18 | ф3100×7050 | 80 | 0.4 | 7.5 | 10—120 | < 30 |
GPS 30×12 | ф3800×5250 | 74 | 0.4 | 7.5 | 10—120 | < 30 |
GPS 30×14 | ф3800×5850 | 86 | 0.4 | 7.5 | 10—120 | < 30 |
GPS 30×16 | ф3800×6450 | 98 | 0.4 | 7.5 | 10—120 | < 30 |
GPS 30×18 | ф3800×7050 | 110 | 0.4 | 15 | 10—120 | < 30 |
GPS 30×20 | ф3800×7670 | 122 | 0.4 | 15 | 10—120 | < 30 |
香蘭素專用盤式干燥機性能特點
(一)調控容易、適用性強
通過調整料層厚度、主軸轉速、耙臂數量、耙葉型式和尺寸使干燥過程達到*。
每層干燥盤皆可單獨通過入熱介質或冷介質、對物料進行加熱或冷卻，物料溫度控制準確、容易。
物料的停留時間可以精確調整。
物料的流向單一、無返混現象，干燥均勻、質量穩定、不需要再混合。
(二)操作簡便、容易
干燥器的開車、停車操作非常簡單。
停止進料后，傳送物料垢耙葉能很快地排空干燥器內的物料。
通過特殊的大檢視門的視鏡，可以對設備內進行很仔細的清洗和觀察。
(三)能耗低
料層很薄，主軸轉速低，物料傳送系統需要的功率小，電耗少。
以傳導熱進行干燥，熱效率高，能量消耗低。
(四)操作環境好，可回收溶劑，粉塵排放符合要求
常壓型：由于設備內氣流速度低，而且設備內濕度分布上高下低，粉塵很難浮到設備頂部，所以頂部排濕口排出的尾氣中幾乎不含有粉塵。
密閉型：配備溶劑回收裝置，可方便地回收載濕氣體中的有機溶劑。溶劑回收裝置簡單，回收率高，對于易燃、易爆和易氧化的物料，可用氮?dú)庾鳛檩d濕氣體進行閉路循環，使之安全操作。特別適用于易燃、易爆物料的干燥。
真空型：在真空狀態下操作的盤式干燥器，特別適用于熱敏性物料的干燥。
注；由于每個廠家對同一種物料很有可能制作工藝上面有所差異，而導致對烘干設備的選型造成差異，所以希廣大新老客戶看見此信息時務必來電詳詢，隨時歡迎您的來電。
江蘇常州大拇指干燥專業設計定制旋轉閃蒸、帶式、離心噴霧式、盤式、震動流化床、槳葉、回轉窯、煅燒、氣流、沸騰、真空干燥機\烘干機、烘箱等混合制粒設備。
