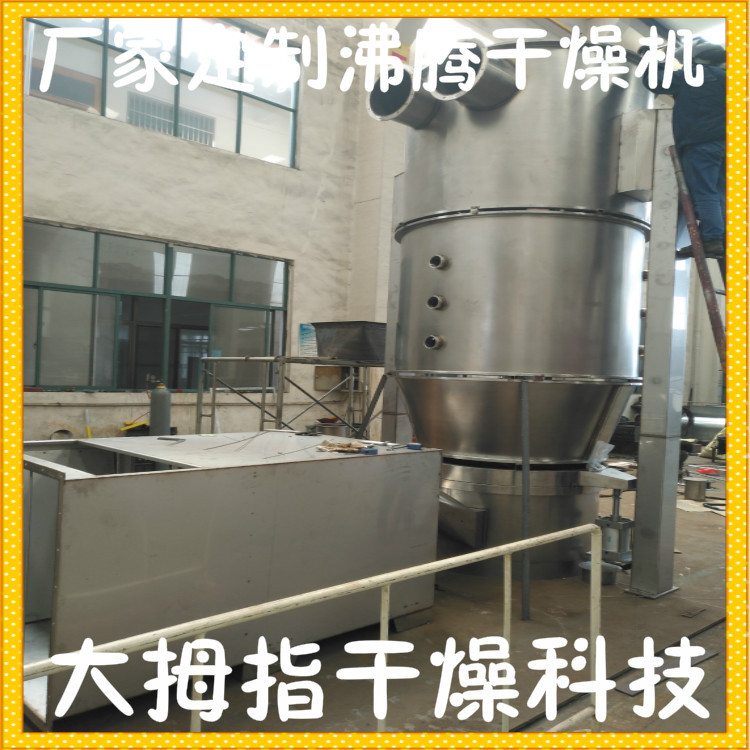

節能經久耐用型曲酸專用沸騰干燥機收料系統工作原理及過程
潔凈的熱空氣經調風閥板分配進入床體內，從加料器進入的濕物料被熱風形成沸騰狀態，由于熱風與物料廣泛接觸，增強了傳熱傳質的過程，因此在較短時間內就可以干燥，從床體的一頭進入，經過沸騰干燥，自動或間接從床體另一頭流出，完成干燥過程。干燥后的物料經過布袋收料系統自動收料、而后進行篩分進入緩沖料倉，再由真空上料機將料吸入包裝系統上方的緩沖料斗，*進行打包，完成整套工序，操作方便，自動化程度高。
節能經久耐用型曲酸專用沸騰干燥機性能特點：
◎流化床為圓形結構避免死角。
◎料斗設置攪拌，避免潮濕物料團聚及干燥時形成溝流。
◎采用翻傾卸粒，方便迅速徹底，亦可按要求設計自動進出料系統。
◎密封負壓操作，氣流經過過濾。操作簡便，清洗方便。
◎干燥速度快，溫度勻稱，每批干燥時間一般在20-30分鐘，視物料而定。
節能經久耐用型曲酸專用沸騰干燥機結構示意圖
節能經久耐用型曲酸專用沸騰干燥機安裝說明
◎各設備需擺放平整，用底腳螺絲固定，各部件密封良好。
◎風機可擺放于室外或自建消音室內。平面布置可根據具體情況酌情調整。
| 規格型號 技術參數 | XF0.25-1 (原XF10) | XF0.25-2 (原XF20) | XF0.25-3 (原XF30) | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| 床層面積(m2) | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| 干燥能力(kg h2O/h) | 10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84 |
| 風機功率 | 5.5 | 7.5 | 15 | 22 | 7.5 | 18.5 | 30 | 37 | 48 | 30 | 37 |
| 進風溫度(oC) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| 物料溫度(oC) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| 外形尺寸（主機）長×寬×高 | 1×0.6 | 2×0.6 | 4×0.6 | 6×0.6 | 2×0.70 | 4×0.7 | 6×0.7 | 8×0.7 | 10×0.7 | 4×1 | 6×1 |
| 占地面積(m2) | 18×3.35 | 25×3.35 | 35×3.35 | 40×3.35 | 25×3.4 | 38×3.4 | 45×3.4 | 56×3.4 | 70×3.4 | 18×3.58 | 56×3.58 |
節能經久耐用型曲酸專用沸騰干燥機
| 規格型號 技術參數 | XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (原XF50) | XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| 床層面積(m2) | 3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| 干燥能力(kg h2O/h) | 112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| 風機功率 | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
| 進風溫度(oC) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| 物料溫度(oC) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| 外形尺寸（主機）長×寬×高 | 8×1 | 10×1 | 12×1.2 | 4×1.2 | 8×1.2 | 8×1.2 | 10×1.2 | 12×1.2 | 14×1.2 | 16×1.2 | 18×1.2 |
| 占地面積(m2) | 74×3.58 | 82×3.58 | 96×4.1 | 50×4.1 | 70×4.1 | 82×4.1 | 100×4.1 | 140×4.1 | 180×4.1 | 225×4.1 | 268×4.1 |
不同物料在不同工礦不同環境不同要求的情況下都有不同設計，所有設備尺寸均是非標根據客戶產量要求來定做的，熱源可根據客戶具體條件選擇如；天然氣，蒸汽，電，液化氣，煤碳，生物質，柴油等均可選擇。我公司提供全套干燥生產線，免費提供烘干設備選型參數，免費根據現場情況提供全套非標設計。
